Electricité: branchement parallèle et en série

Message  Admin le Sam 27 Déc 2008 - 3:36

Le courant continu répond à certaines règles qu'il faut connaître.
Prenons un exemple:
Si l'on dispose de deux batteries de 12Volts 50Ah grâçe à des cables électriques nous
pouvons obtenir soit un courant de sortie de 12V (en parallèle) soit un courant de
sortie de 24 volts (en série).
Cette règle s'appliquera à tous les systèmes à courant continu, essayez toujours d'avoir le
même ampérage sur chaqu'une de vos sources d'alimentation (batteries, transformateurs, etc).

Le montage en parallèle:

Le principe est d'avoir une plus grande quantité d'énergie disponible sans changer le voltage,
en l'occurence nous doublerons notre réserve électrique en assemblant eux piles de 3.7V 800mAh.

Prenez vos deux batteries et effectuez une liaison entre les deux pôles négatifs. Vous
obtiendrez alors un seul pôle. Faites en de même avec les pôles positifs (attention à ne pas
produire de court circuit en mettant en contact les deux pôles opposés.
Une fois votre montage réalisé la consommation électrique sera répartie de manière équitable
sur les deux batteries.

Nous obtiendrons un ensemble avec un voltage de 3.7V et un ampèrage de 1600mAh

Voyez le schéma:




Montage en série:

Le montage en série consiste à relier des batteries en alternant les polarités,
La première batterie aura le + relié au - de la deuxième batterie,
la deuxième batterie aura le + relié au - de la troisième batterie et ainsi de suite.
Le voltage varie alors et l'on effectue une addition du Voltage de chaque
batterie.

Reprenant notre exemple des deux batteries de 3.7V 800mAh nous
obtenons un circuit délivrant un voltage de 7.4V 800mAh

Voyez le schéma:

avatar
Admin
Admin
Admin

Nombre de messages : 715
Date d'inscription : 26/12/2008

http://www.survivalisme-attitude.com

Revenir en haut Aller en bas

Electricité: branchement parallèle et en série

Message  laglobule59 le Sam 27 Sep 2014 - 10:20

Bonjour, excellent post de Thierry et très important aussi à comprendre pour le branchement en séries ou parallèles de panneaux photovoltaïques...Car c'est le même principe.

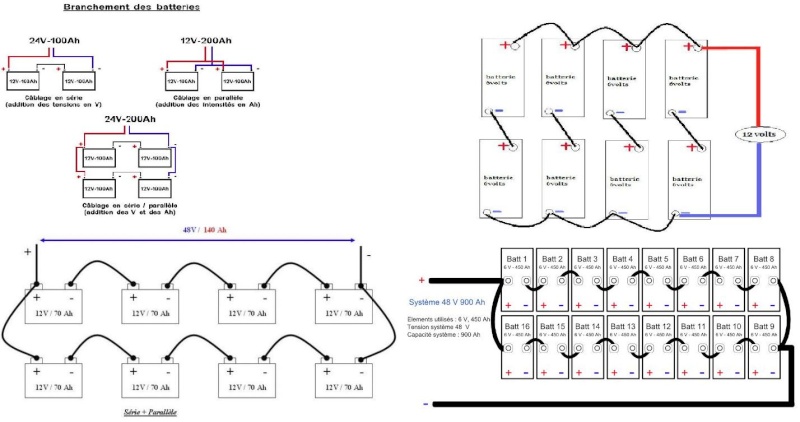

Je rajoute quelques schémas avec différentes figures.:
