Filtre à charbon actif home-made

Voir le sujet précédent Voir le sujet suivant Aller en bas

Filtre à charbon actif home-made

Message  Tecka le Sam 29 Sep 2012 - 15:13

Je reprends une réalisation faite sur un forum que la loi réprime smoke
Voici un filtre à charbon home-made pour environ 30€ hors charbon, limitant les Pertes de Charge.
Utilisable en aspi ou refoulement.


Matériel (30€ grand max si tout est acheté (hors charbon: 4,2L environ= 3,15KG à 0,75 de densité)
-40 cm de PVC125 dont embout manchonné (la déformation femelle)
-35 cm de PVC175
-Feutre géotextile (45x30cm + 20x20cm pour 125; 60x33cm + 2x(25x25) pour PVC175) Observez bien le feutre que j'utilise (plus bas), certains de mauvaise qualité ne seront pas étanches au poussières de charbon.
-1 carré de carton 20x20
-1/4 de tube de silicone ou autre mastic non acrylique.
-1 bout de tasseau de bois 20mmx20mm de 20cm de long (sera recoupé pour des cales)
-1 bout de toile émeri ou papier à poncer 120
-60 cm de gros scotch bien costaud
-1 gros élastique, ou ficelle
-1 peu d'acétone ou dissolvant(décapage PVC pour collage)
Outillage

-1 petite disqueuse avec 1 disque 1,5mm (utilisé pour tronçonner le PVC, c'est faisable à la scie à métaux mais bien plus long)
-1 cutter
-1 mètre ruban métallique
-scie à métaux (pour couper les cales bois)
-1 bon vieux "bic" ou crayon (attention ça s'efface)
-1 agrafeuse murale et 50 agrafes (optionnel)
-1 pistolet à tube de colle (on peut faire sans mais c'est galère)

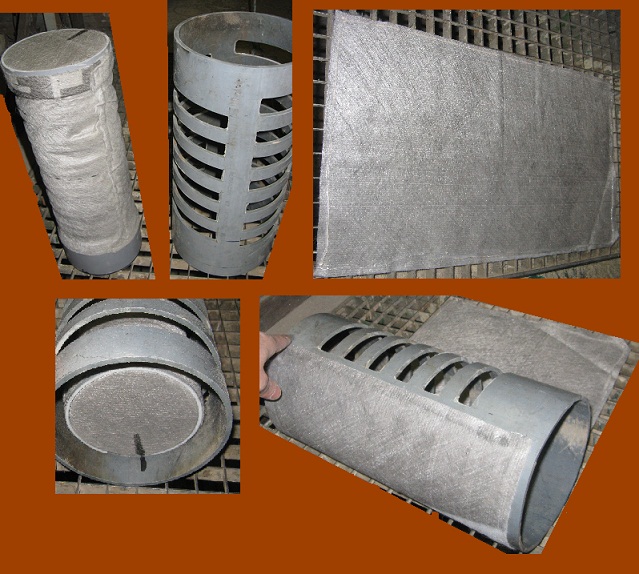

Il faut enlever 5 cm du chanfrein femelle du pvc 125 et les conserver
pour fixer l'embout feutre.
Ensuite il faut évider le PVC125 des ses 13 bandes de 17x2cm.












Dernière édition par Tecka le Jeu 11 Oct 2012 - 14:20, édité 1 fois
avatar
Tecka
Niveau III
Niveau III

Masculin
Nombre de messages : 55
Age : 44
Localisation : meurthe et moselle
Date d'inscription : 20/09/2012

Revenir en haut Aller en bas

Re: Filtre à charbon actif home-made

Message  Android56 le Lun 1 Oct 2012 - 22:29

Très interressant , j'ai l'impréssion que tu a de la ressource Tecka Very Happy , sa c'est la bien venu sur le fofo merci
hate de voir la suite ....




A + Android
avatar
Android56
Niveau IV
Niveau IV

Masculin
Nombre de messages : 159
Date d'inscription : 25/02/2012

Revenir en haut Aller en bas

Re: Filtre à charbon actif home-made

Message  Tecka le Jeu 11 Oct 2012 - 14:21

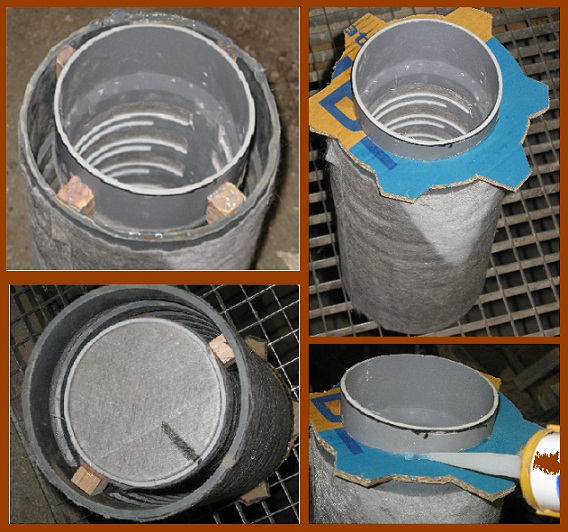

Voila enfin le reste des photos Smile
avatar
Tecka
Niveau III
Niveau III

Masculin
Nombre de messages : 55
Age : 44
Localisation : meurthe et moselle
Date d'inscription : 20/09/2012

Revenir en haut Aller en bas

Re: Filtre à charbon actif home-made

Message  Dungan le Mar 23 Oct 2012 - 9:17

Bonjour,
je voulais savoir, il est destiné à quelle utilisation ? Le filtrage de base anti-poussière ou alors plus évolué contre les toxiques ? Dans le second cas, j'ai lu que l'on pouvait tester les capacités en utilisant une boule puante...une manière d'infirmer les limites du filtrage. Very Happy
avatar
Dungan
Niveau III
Niveau III

Nombre de messages : 74
Localisation : Est
Date d'inscription : 13/05/2011

Revenir en haut Aller en bas

Re: Filtre à charbon actif home-made

Message  victor81 le Mar 23 Oct 2012 - 18:22

mais tecka, c'est moi ou ils ont parlé du meme genre de filtre dans des placards "de culture" hier soir a la tv? lol? apparement, tres efficace contre les odeurs fortes Wink. le charbon actif est certainement une bonne protection contre les toxiques. en cas de probleme nucleaire, les poussieres sont arretee par le geotextile.
par contre, quel genre de ventilateur utilise tu? ceux pour l'informatique suffiraitils?
avatar
victor81
Niveau IV
Niveau IV

Nombre de messages : 179
Localisation : montagne noire
Date d'inscription : 01/06/2012

Revenir en haut Aller en bas

Re: Filtre à charbon actif home-made

Message  Kryptos le Mer 24 Oct 2012 - 11:17

En tout cas bon travail ! Smile
avatar
Kryptos
Niveau VI
Niveau VI

Masculin
Nombre de messages : 366
Age : 24
Date d'inscription : 21/07/2010

Revenir en haut Aller en bas

Re: Filtre à charbon actif home-made

Message  ventilo le Mer 24 Oct 2012 - 20:58

Pas mal du tout, je pourrais m' inspirer d' un tel procédé pour préfiltrer l' eau de pluie de ma prochaine cuve de récupération...
Félicitation! cheers
avatar
ventilo
Niveau IX
Niveau IX

Masculin
Nombre de messages : 1236
Age : 42
Localisation : sud ouest france
Date d'inscription : 02/01/2009

http://nature-attitude.centerblog.net/

Revenir en haut Aller en bas

Re: Filtre à charbon actif home-made

Message  tonyo le Mar 4 Déc 2012 - 11:42

Hello,

Un bon travail. Merci de partager cela avec nous.Félicitations.

tonyo
Niveau III
Niveau III

Nombre de messages : 51
Date d'inscription : 27/11/2012

Revenir en haut Aller en bas

Re: Filtre à charbon actif home-made

Message  tonton78 le Mar 4 Déc 2012 - 14:46

On dirait du charbon normal ,, jje me trompe ?
avatar
tonton78
Niveau VI
Niveau VI

Nombre de messages : 324
Date d'inscription : 26/07/2010

Revenir en haut Aller en bas

Re: Filtre à charbon actif home-made

Message  Kptain Caverne le Mar 4 Déc 2012 - 17:25

Super le post!
Je pose juste une option sur les tuyaux PVC qui contiennent des substances pas top pour l'homme. Si l'on considère qu'il peut être soumis à des radiations (hausse de températures notamment) on ne sait pas trop comment il va réagir (dégagement d'élément nocifs) ni si sa stabilité et durée de vie seront garanties.
La meilleur alternative devrait être des tubes similaires mais en inox.

Je suis impatient d'avoir un topo des tests effectués.
avatar
Kptain Caverne
Niveau II
Niveau II

Masculin
Nombre de messages : 35
Localisation : Lugland
Date d'inscription : 03/12/2012

Revenir en haut Aller en bas

Re: Filtre à charbon actif home-made

Message  tonyo le Mar 4 Déc 2012 - 19:32

lol! Moi aussi je suis impatient de voir les testes....allez Tecka, ont est avec toi...allez,allez... Wink

tonyo
Niveau III
Niveau III

Nombre de messages : 51
Date d'inscription : 27/11/2012

Revenir en haut Aller en bas

Re: Filtre à charbon actif home-made

Message  Tecka le Mer 5 Déc 2012 - 6:08

Je manque un peu de temps en ce moment mais je vous
ferais un petit test au printemps avec des fumigènes pour
voir son efficacité Wink
avatar
Tecka
Niveau III
Niveau III

Masculin
Nombre de messages : 55
Age : 44
Localisation : meurthe et moselle
Date d'inscription : 20/09/2012

Revenir en haut Aller en bas

Re: Filtre à charbon actif home-made

Message  Tecka le Jeu 2 Mai 2013 - 13:49

Test effectué .......
Pour le test j'ai banché le filtre sur ma VMC et mis un fumigène .
Résultat :
-pas de fumée
-pas d'odeur
reste a voir si les toxines sont bien filtrées .

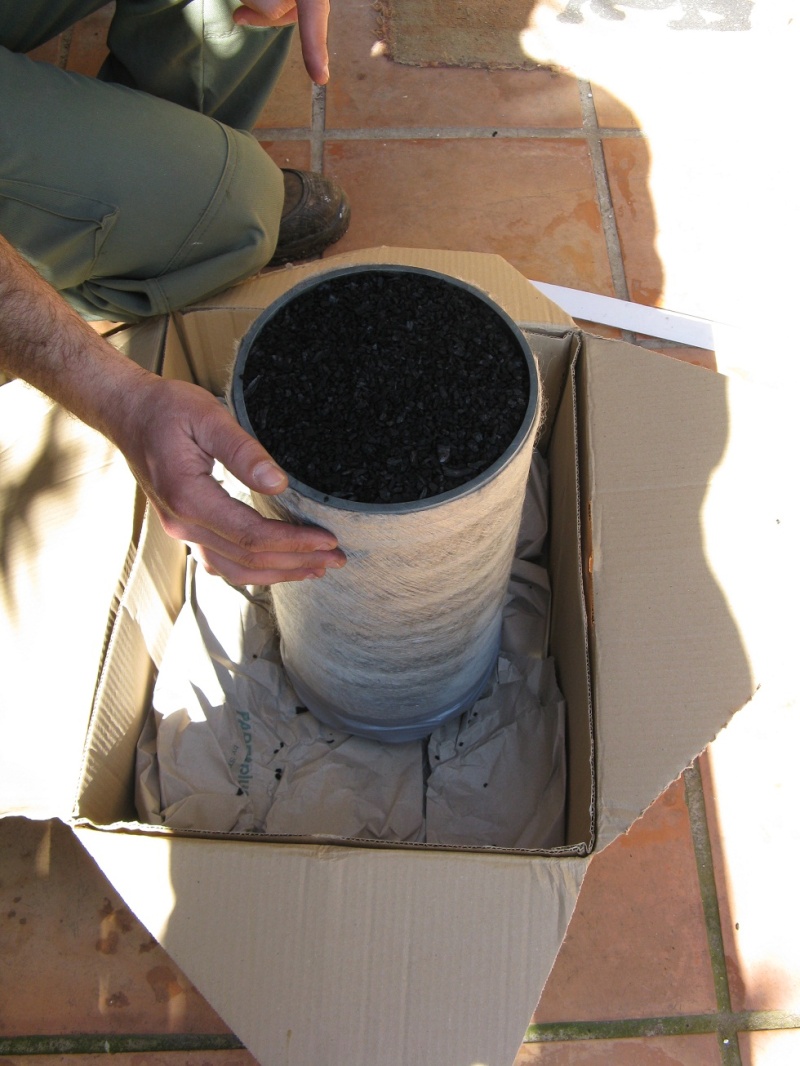

PS: je confirme bien que le charbon utilisé est du charbon actif (charbon de filtrage d'eau pour aquarium)
il existe aussi des granules de charbon actif .
charbon actif
avatar
Tecka
Niveau III
Niveau III

Masculin
Nombre de messages : 55
Age : 44
Localisation : meurthe et moselle
Date d'inscription : 20/09/2012

Revenir en haut Aller en bas

Re: Filtre à charbon actif home-made

Message  tonyo le Mer 19 Juin 2013 - 10:50

Hello a tous et toutes ^^Smile

Merci pour ce test Tecka et pour le lien du charbon...je prend note.

tonyo
Niveau III
Niveau III

Nombre de messages : 51
Date d'inscription : 27/11/2012

Revenir en haut Aller en bas

Re: Filtre à charbon actif home-made

Message  SavageBeast le Mer 19 Juin 2013 - 11:17

ATTENTION : le charbon actif pour aquarium est différent de celui utilisé pour les filtres NBC ! Si mes souvenirs sont bons, le charbon des filtres est bcp plus actif et peu absorber bcp plus d'éléments toxiques. PRUDENCE !

A+. SB

_________________
"ADAPT OR DIE !" - Savage Beast
Welcome to the jungle ! It gets worse here everyday
Maintenant vous avez 2 choix : soit vous abandonnez, soit vous vous battez ! (Hadès in Lost Girl)
"I'm a monster when I have to be..." (Frank Roarke - Training Day)
avatar
SavageBeast
Admin
Admin

Masculin
Nombre de messages : 2460
Age : 52
Localisation : Roumanie - Moldavie - Transnistrie - Ukraine - Suisse - Espagne
Date d'inscription : 10/04/2010

Revenir en haut Aller en bas

Re: Filtre à charbon actif home-made

Message  tonyo le Mer 19 Juin 2013 - 14:12

Si le charbon actif (d'aquarium) était plus fin ça serrais pareil ?
Encore une question bête:[smiley015]:...mais avec le charbon de bois ça ne marcherais pas ?
Sinon comment faire pour se rapprocher aux plus près des filtres NBC ?

tonyo
Niveau III
Niveau III

Nombre de messages : 51
Date d'inscription : 27/11/2012

Revenir en haut Aller en bas
