Construction d'une petite éolienne (expérimentation) En construction

Voir le sujet précédent Voir le sujet suivant Aller en bas

Construction d'une petite éolienne (expérimentation) En construction

Message  Admin le Ven 24 Avr 2009 - 23:41

Cela fait quelques semaines que cette idée me trotte dans la tête, j'ai décidé de la mettre en
pratique, avec peu de moyens (récupération) j'ai voulu réaliser une petite éolienne afin de voir
quelle configuration, possibilité de productions un modèle "réduit" pourrait apporter.

L'idée étant de produire un courant de faible intensité mais suffisant pour la recharge d'une batterie
pour par la suite alimenter un éclairage type LED à très faible consommation.
Je rappelle que je ne fais qu'aborder l'exploitabilité d'une telle éolienne. Il est certain que pour
une réalisation définitive je mettrais les moyens.

Pour ce projet j'ai choisi le modèle à trois pales classique utilisé par les marques produisant de
petites éoliennes. (A mon avis des personnes plus qualifiées que moi ont du aborder le sujet
afin de choisir la configuration la plus efficace, d'ou mon choix).

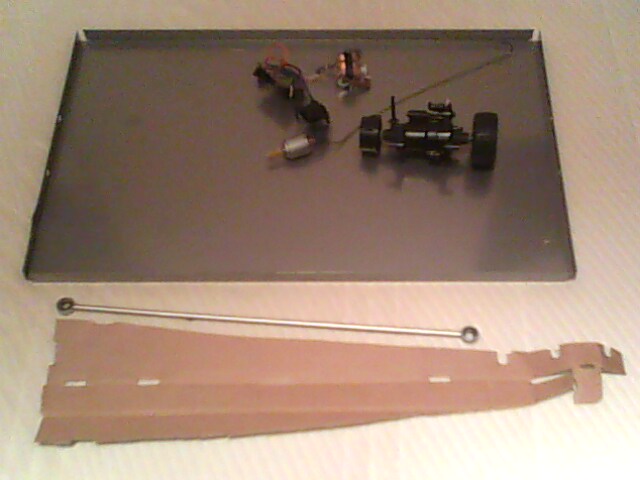

Matériel:

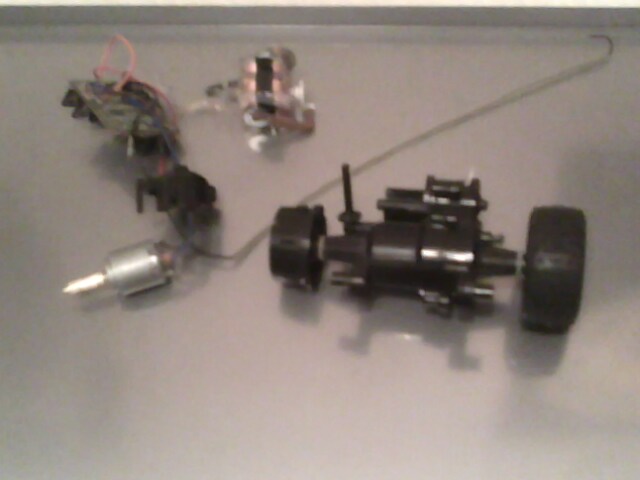

Moteur de voiture RC
Pont arrière de voiture RC avec choix d'engrenages (lent-rapide)
Plaque en métal provenant d'une étagère (épaisseur +ou- 1mm)

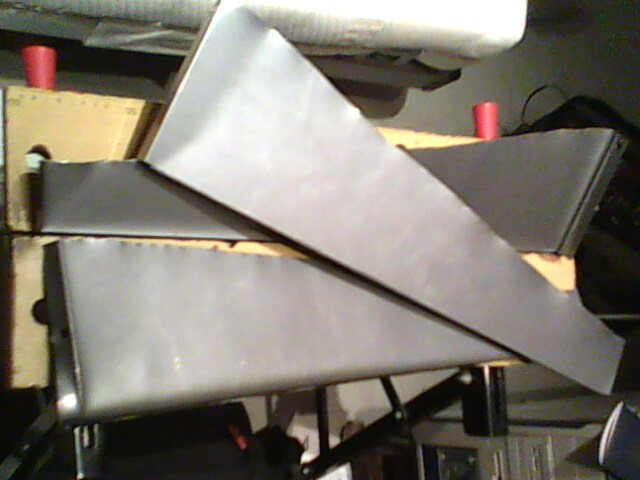

J'ai effectué une découpe à la cisaille, les pales mesurent

57cm de long
15cm de large (grande base)
6.5cm de large (petite base)

Il faudra leur donner leur forme définitive ainsi que les adapter au pont
arrière de la voiture grâce à un disque en acier percé (ou seront boulonnées
les pales de l'éolienne).

J'ai choisi comme base la mécanique de la voiture RC pour deux raisons,
la première étant que je n'aurais pas à me soucier de l'ajustage des
engrenages.
La deuxième est l'avantage d'un choix de pignons ayant un rapport
plus ou moins élevé, profitant d'un ensemble fluide sur roulement.
La voiture était de bonne facture.
La fixation du tout sera également facilitée, par contre il est évident
qu'une base plus solide en métal est indispensable pour une utilisation
prolongée.

J'ai également déjà trouvé l'emplacement ou je vais l'installer pour
l'expérimentation, j'ai constaté dans mon jardin un emplacement
entre les deux immeubles ou le vent est canalisé, il y a une forte
brise permanente allant toujours dans le même sens, par ailleurs
les arbustes, buissons et la végétation en général porte le pli de
cet air constant ayant modifié la direction de croissance.

Je suis optimiste quant aux performances d'une véritable éolienne
positionnée à cet endroit.

Quelques photos de la préparation de l'éolienne:







Suite en construction. Ayant des semaines chargées, je terminerai
probablement cela dans les semaines à venir. ok
avatar
Admin
Admin
Admin

Nombre de messages : 715
Date d'inscription : 26/12/2008

http://www.survivalisme-attitude.com

Revenir en haut Aller en bas

Re: Construction d'une petite éolienne (expérimentation) En construction

Message  ventilo le Sam 25 Avr 2009 - 13:55

Super projet !
Quand je vois à quel point les vents sont de plus en plus intenses et fréquents de par chez moi , j' en étais venu à me dire qu' une petite éolienne pourrait etre une alternative dans un futur proche pour atteindre une sorte d' autarcie familiale et individuelle en énergie .
Je vais suivre avec attention ton expérience pour pourquoi pas un jour t' imiter ... Wink
J' ai hate ...
avatar
ventilo
Niveau IX
Niveau IX

Masculin
Nombre de messages : 1236
Age : 42
Localisation : sud ouest france
Date d'inscription : 02/01/2009

http://nature-attitude.centerblog.net/

Revenir en haut Aller en bas

Re: Construction d'une petite éolienne (expérimentation) En construction

Message  Loripendragon le Mar 5 Avr 2011 - 17:59

Si tu veut une matière intéressant pour les pales d'éolienne, regarde les panneaux en pvc expansé. La résistance est exceptionnelle, pour un poids dérisoire, et tu peut récupéré des grosses chutes au prés des sociétés. Perso j'en récupère régulièrement pour faire des "tapis" de travail pour bricoler sous un 4x4 ou les camions.

Et il y a quelque temps un pote qui veut lui aussi construire une éolienne (verticale) est venu m'en taxer ! A mon avis pour une horizontale ça devrais faire l'affaire. Par contre j'ai pas compris avec quoi tu compte produire de l’électricité ? le moteur de ta voiture RC ?

Mon éolienne est un acheter dans le commerce ... j'ai pas honte car ça marche niquel ! elle me crache jusqu’à 35 amp/h
avatar
Loripendragon
Niveau II
Niveau II

Nombre de messages : 12
Localisation : Sud-est de la france..
Date d'inscription : 17/12/2009

http://www.alpharubicon.fr

Revenir en haut Aller en bas

Re: Construction d'une petite éolienne (expérimentation) En construction

Message  SavageBeast le Mar 5 Avr 2011 - 19:06

Pour ceux qui lisent l'anglais, je vous conseille le magasine "Home Power" http://www.homepower.com

A+. SB

_________________
"ADAPT OR DIE !" - Savage Beast
Welcome to the jungle ! It gets worse here everyday
Maintenant vous avez 2 choix : soit vous abandonnez, soit vous vous battez ! (Hadès in Lost Girl)
"I'm a monster when I have to be..." (Frank Roarke - Training Day)
avatar
SavageBeast
Admin
Admin

Masculin
Nombre de messages : 2462
Age : 52
Localisation : Roumanie - Moldavie - Transnistrie - Ukraine - Suisse - Espagne
Date d'inscription : 10/04/2010

Revenir en haut Aller en bas

Re: Construction d'une petite éolienne (expérimentation) En construction

Message  Invité le Mar 5 Avr 2011 - 19:23

Loripendragon a écrit:Par contre j'ai pas compris avec quoi tu compte produire de l’électricité ? le moteur de ta voiture RC ?

Je ne suis pas spécialiste, mais je crois savoir qu'un moteur électrique tourne lorsque l'on fait passer de l'électricité (jusque la ça va), mais si on le fait tourner.... il produit de l'électricité. C'est le principe en gros.

Invité
Invité


Revenir en haut Aller en bas

Re: Construction d'une petite éolienne (expérimentation) En construction

Message  Kryptos le Mar 5 Avr 2011 - 20:24

En principe un moteur électrique est "réversible" c'est-à-dire que peut le transformé en alternateur. (mais certain moteur ne sont pas conçu pour) Smile
avatar
Kryptos
Niveau VI
Niveau VI

Masculin
Nombre de messages : 366
Age : 24
Date d'inscription : 21/07/2010

Revenir en haut Aller en bas

Re: Construction d'une petite éolienne (expérimentation) En construction

Message  Admin le Mar 5 Avr 2011 - 21:05

Le projet a quelque peu évolué, dans la mesure ou je veux voir un poil plus gros qu'un moteur électrique de voiture RC, l'avantage du moteur RC était de produire du courant continu qu'il ne restait qu'à stabiliser mais la productivité était limitée, j'ai donc acheté un alternateur de bicyclette qui produira donc du courant alternatif de l'ordre de 3w à plein régime qui devra être redressé en continu pour pouvoir charger une batterie, ce serait plus simple d'alimenter directement un éclairage mais il est évident qu'on dépendrait alors du vent. Quoi qu'il en soit il reste encore du boulot avant d'avoir quelque chose de fonctionnel, je ferai les montages au fur et à mesure que je tomberai sur les matières premières.
avatar
Admin
Admin
Admin

Nombre de messages : 715
Date d'inscription : 26/12/2008

http://www.survivalisme-attitude.com

Revenir en haut Aller en bas

Re: Construction d'une petite éolienne (expérimentation) En construction

Message  Invité le Mar 5 Avr 2011 - 22:59

Un truc bête, mais lorsque l'on voit chez les particuliers de petits moulins de jardin comme celui-ci :



je trouve dommage que ça tourne sans rien produire, il serait peut-être judicieux que quelqu'un se décide à les fabriquer avec une dynamo... mine de rien ça tourne bien ces petites cochonneries. lol!

Invité
Invité


Revenir en haut Aller en bas

Re: Construction d'une petite éolienne (expérimentation) En construction

Message  Loripendragon le Mer 6 Avr 2011 - 16:57

Question : tu cherche a produire quelle capacité ?

Un alternateur de voiture : 12v 30 a 55 amp c'est bien mais quand il 'colle' il colle

Dynamo de vélo : je connait pas le voltage

Roue de vélo électrique modifier : pas mal mais demande de l’électronique et ça coute un rein !

C'est vais que le petit moulin qui sert a rien m'as toujours fait sourire, une dynamo de vélo... une batterie ... et hop un éclairage de jardin Very Happy
avatar
Loripendragon
Niveau II
Niveau II

Nombre de messages : 12
Localisation : Sud-est de la france..
Date d'inscription : 17/12/2009

http://www.alpharubicon.fr

Revenir en haut Aller en bas

Re: Construction d'une petite éolienne (expérimentation) En construction

Message  minibanzai le Mar 4 Oct 2011 - 8:38

Toujours pas de nouvelle sur ce projet ?

il était pourtant intéressant.

Si quelqu'un à du neuf, je suis preneur.

minibanzai
Niveau II
Niveau II

Masculin
Nombre de messages : 44
Age : 30
Localisation : Strasbourg
Date d'inscription : 02/09/2011

Revenir en haut Aller en bas
